隔膜泵曲軸運動學仿真及結果分析

    隔膜泵的虛擬樣機設計采用CAD軟件建立整體模型，經過干涉檢查后，結合機械動力學仿真軟件ADAMS，利用交互式圖形環境和零件、約束、力庫，根據各個零部件的裝配關系，給虛擬樣機模型添加適當的約束與驅動，建立系統整體的虛擬樣機模型。并對系統整體運動情況和受力情況進行仿真，實現要求的運動仿真和動力學分析，輸出系統整體的虛擬運動過程，以及虛擬樣機的各種參數在運動中產生的變化曲線。隔膜泵的虛擬樣機模型中包含12個約束副,1個驅動。

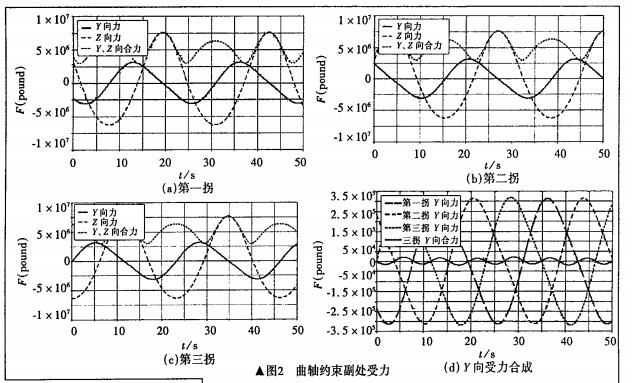

    隔膜泵的曲軸為三拐軸，兩支承點設在曲柄兩端的主軸頸上，三拐上的受力如圖2中的(a)、(b) ,(c)所示，圖(d)為三拐處受力的合成。


    曲軸通常為整體鑄件、鍛件，三拐的曲柄間錯角1200，在轉動過程中產生的慣性力和慣性力矩能得到較好的平衡，從仿真結果可以看出曲軸約束副處的力由于曲軸三拐的曲柄間錯角1200,慣性力和慣性力矩得到較好的平衡，該圖和理論分析基本一致。
