隔膜泵解析

隔膜泵解析
隔膜泵通常被用來將球磨后的料漿，由貯漿池送到壓濾機進行脫水的一種輸送機械。它作為過濾操作中的推動力。

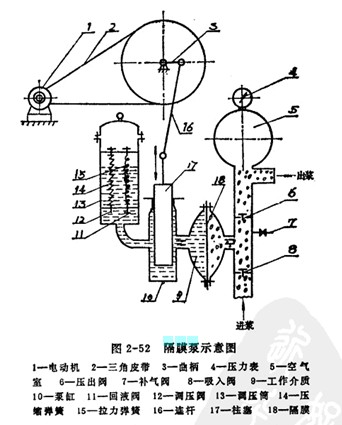

隔膜泵的構造如圖2-52所示。

它主要由電動機、傳動系統、柱塞式往復泵、料液排飯系統及調節器等部分組成。通常有單缸和雙缸兩種。它的規格一般以柱塞的直徑〔奄米〕來表示.
電機I經三角皮帶2傳動.帶動曲柄連桿機構3使柱塞17作上下往復運動。
它的工作原理是:當往塞17向上時，泵缸10內產生負壓。使隔膜18向左，此時壓出閥8關閉，吸入閥8向上打開，料漿被吸入.當柱塞向下時，泵缸內的工作介質9(油或水)受壓而迫使隔膜向右，此時吸入閥關閉，壓出同向上打開，料漿被壓出并物送到壓漣機內進行過濾。

泵缸的左樹連有調壓簡13，其內有兩個單向閱，一個是調壓悶12，用來控側過濾壓力，此時，可用螺母調節壓縮彈黃14，當過班阻力增大到此壓力時，閥向上打開，工作介質便從此閥放出，因此，它可以起到安全和保險作用二另一個是回液閥I1，只能向下打開，亦可用螺母調節拉力彈黃15的拉力，因?yàn)閺恼{(diào)壓閥放出的工作介質如不能返回泵缸內，那么泵的吸漿能力也越來越小，所以，此闊是起回液和補液的作用.
在泵上方的壓出管路上，裝有空氣室5，室內充摘空氣，其作用是為了減弱由于柱塞的變速運動而造成料漿流云的波動。
