3D2Mg型電動往復隔膜泵
3D2Mg型電動往復隔膜泵
1)用途
3DMg型電動往復隔膜泵，是在3D-15, 3D-30等機座柱塞泵基礎上開發設計的管式隔膜泵，主要用于石油、化工、輕工、環保、污水處理等科研和生產部門，輸送腐蝕性和非腐蝕性以及易揮發、含有微順粒的介質，輸送溫度為20-60℃，黏度為0.3-1000/。

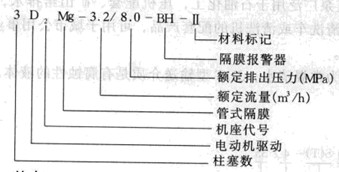

2)型號意義
3)結構形式、特點
3D型電動往復隔膜泵為臥式三柱塞容積泵，泵由機座、泵體、底座和電動機等組成。電動機以聯軸器帶動小齒輪軸、大齒輪及曲軸轉動，通過連桿曲柄機構帶動十字頭、柱塞往復運行，在填料密封作用下，使油腔內產生脈動工作力，推動直管狀隔膜鼓動，在吸排閥作用下達到愉送介質的目的。
該泵具有自吸性高、操作簡便及作用廣泛的特點。
泵體材料一般由碳鋼和不銹鋼組成，管隔膜材料為合成橡膠或聚四氛乙烯。
