隔膜泵的隔膜
隔膜泵的隔膜

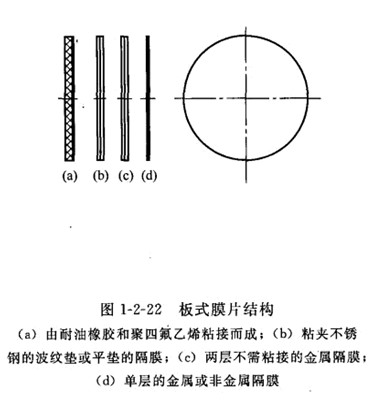

隔膜是隔膜泵重要的組成部分，要求有良好的柔韌性和耐腐蝕性。常見的隔膜為板式膜片，它有四種不同的結構，圖1-2-22 (a)所示的隔膜是山耐油橡膠和聚四氟乙烯枯接而成的。橡膠接觸液壓油，聚四氛乙烯接觸腐蝕介質.這種結構既能節省昂貴的聚四氟乙烯材料，又能增加整個隔膜的彈性.常用于大型隔膜泵上.圖1-2-22 (b)所示為周邊粘夾不銹鋼的波紋墊或平墊的隔膜，這種結構可以增加周邊密封比壓，改V密封性能，也可延長隔膜使用壽命。
圖1-2-22(。)所示為兩層不需粘接的金屬隔膜，在高溫、高壓狀態下，隔膜仍具有良好的疲勞強度。圖1-2-22 (d)所示為單層的金屬或非金屬隔膜，常用于中小型隔膜泵。隔膜材料有橡膠、聚四氟乙烯和金屬，其中以聚四氟乙烯應用最多。聚四報乙烯隔膜適用于20MPa, 200℃以下的工況。
隔膜片兩側帶有網孔的鍋底狀零件是為了防止膜片局部產生過大的變形而設置的，一般稱為膜片限制器。隔膜泵結構簡單，易損件少，維護容易;密封性能較好，能夠較為容易地達到無泄N運行。可安全、可靠地運行于易燃、易爆等危險性環境中，適合輸送酸、堿、鹽等腐蝕性液體及高貓度液體。
