往復隔膜柱式泵
往復隔膜柱式泵

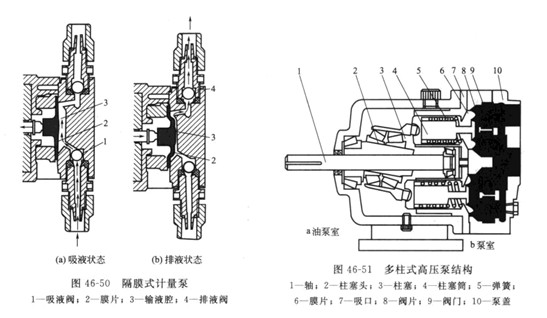

往復隔膜柱式泵由柱塞，泵缸，膜片(隔膜)，吸、排液單向閥等零部件組成見圖46-50.以膜片將被送液體封閉在泵缸中，依靠膜片的變形來改變泵缸的容積，并直接將能量傳遞給被送液體進行輸液。通過改變膜片的變形量或膜片的變形次數調節流量。往復隔膜柱式泵無需軸封，沒外泄漏。因此，適用于輸送含有穎粒、有毒、有害、易燃、易爆、強腐蝕性和貴重的液體物料。依據隔膜產生變形的方式分為機械往復隔膜柱式泵和液壓往復隔膜柱式泵.柱式泵流量為0.4~60000L/h,最大排出壓力為7MPa、操作溫度為-200~250'C、介質鉆度(30000mPa.s)。
圖46-51為多柱式高壓泵(又稱尼可尼泵)的結構。工作原理:①泵體分兩部分:灌滿潤滑油的油壓室a和加壓輸送液體的泵室b。油壓室與泵室被膜片6隔開，泵中沒有驅動部件和產生摩擦的密封部件。②隨著泵軸1的轉動，偏心的往塞頭2依次推動三個柱塞3，增加柱塞筒4內的油壓，使膜片朝泵室方向鼓起。與此同時，其他柱塞筒內的柱塞彈簧5將柱塞推回，膜片又被頂回油壓方向。③液休由泵蓋10中心的吸門7吸人，被閥板閥門9,閥片8以及三個膜片構成的小室一分為三。小室的容積由于膜片的往復運動不停地擴大和縮小，小室中正反安裝的兩組閥門交替開、閉運動.使液體朝一定的方向流動.再由泵蓋上的排液口會合，后流出。
多往塞高壓泵主要特點是:①從低壓到高壓(1OMPa)可取得85%的高效率，減少電消耗.②長期高效運轉、使用壽命長.③工作平像、低嗓聲、低脈動.④操作容易、維修、保養方便。
